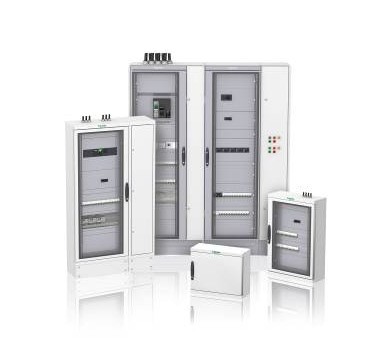

PRISMA IPM开关柜
性能特点
□安全可靠 技术领先
○崭新的模块化功能单元,功能区相互独立分隔,安全可靠;
○标准化的柜体设计,元件布置充分考虑散热和电动力承受要求;
○针对开关柜环境和不同应用,良好规划的电缆走线
□维护简单 扩展便捷
○预置式零件结构灵活组合的拼装式柜体及组件结构;
○规范化简易的元件安装及配电模块;
○100多种结合低压配电及控制元件应用方案,可实现组合扩展的多种柜体规格
名称 | 单位 | 参数数值 |
额点工作电压 | V | 690 |
额定绝缘电压 | V | 1000 |
工作频率 | HZ | 50/60 |
最大额定电流 | A | 630A(WM) / 4000A(FS) |
额定短时耐受电流 | KA/S | W25KA 1(WM) / 85KA 1s(FS) |
峰值耐受电流Icw | KA/S | 53(WM)/170(FS) |
防护等级 | IP30,IP31, IP40,IP41, IP43,IP54,IP55 | |
碰撞防护等级 | IK08,IK10 | |
安装方式 | 挂墙或落地 |
基本框架的尺寸规格(mm)
柜型 | 高度 | 宽度 | 深度 |
WM | 300/500/700/900/1100/1300/1600/1850 | 600(带电缆槽+300) | 235 / 305(高度为1600、1850) |
FS | 2000 | 600/800/600+200 | 400/600/800/1000(带前后门+90,带前门后挂板+65) |
