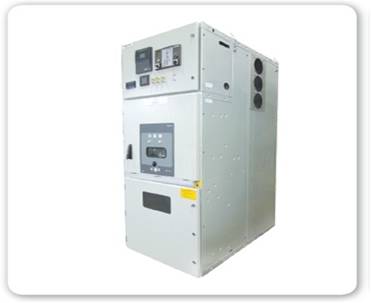

PIX-12&24 开关柜
概述
PIX系列中压配电柜是一款全球通用的可抽出式空气绝缘开关设备,其体积小巧紧凑,核心部件断路器应用了先进的真空开断技术。PIX中压配电柜符合GB3906,IEC60694等标准,具备完善的一次系统方案,并通过了全面的型式试验验证,广泛应用于能源,工业,基础设施,海事等领域。
适用于三相交流50Hz,额定电压至24KV,母线和馈线电流至4000A,短时耐受电流40KA的单母线和单母线分断系统作为接受和分配电能的户内铠装移开式交流金属封闭开关柜设备。
性能特点
□ 配装施耐德电气公司技术先进的HVX真空断路器;
□ 可配装施耐德电气公司技术先进的CVX真空接触器手车组成F-C柜;
□ 选用敷铝锌钢板,经德国数控机床加工,精度高,工艺好,互换性强;
□ 具有完善可靠的五防闭锁装置;
□ 柜体的三个高压隔室内均有合理的压力释放通道;
□ 全面连锁所有操作可从前端进行;
□ 节约空间,可灵活调整的隔间宽度,背靠墙安装;
□ 与环境相容,易于回收利用
产品参数
该产品符合IEC62271-200执行标准
名称 | 单位 | 参数 | |
产品类别 | PIX12 | PIX24 | |
额定电压 | KV | 12 | 24 |
额定频率 | Hz | 50/60 | 50/60 |
额定工频耐受电压1min | KV | 42 | 65 |
额定雷电冲击耐受电压(1.2/50µs) | KV | 75 | 125 |
主母线最大额定电流 | A | 3150/4000 | 3150 |
馈线额定电流 | A | 630~4000 | 630~3150 |
额定短时耐受电流(4S) | KA | 25/31.5/40/50 | 25/31.5/40 |
宽度 | mm | 650/800 | 800/1000 |
深度 | mm | 1400/1600 | 1680 |
高度 | mm | 2250 | 2480 |
